Web Application Proxy (часть 5)

Web Application Proxy в Server 2012 R2, функционал и использование на примере публикации приложений Exchange 2013 (часть 5)

В завершающей статье посвященной обзору Web Application Proxy, я рассмотрю непосредственно публикацию приложений Exchange Server 2013. Напомню, в предыдущих статьях, было рассмотрено назначение этой технологии, так же сконфигурированы службы федерации Active Directory и WAP. Все эти шаги носили подготовительных характер, и теперь позволят в этой статье непосредственно произвести публикацию.

В качестве публикуемых Exchange каталогов, будет выполнена публикация OWA, ECP, EWS, Autodiscover, Activesync, RPC, OAB, Powershell. Каталоги OWA, ECP, в качестве метода преаутентификации, будут использовать ADFS, остальные – сконфигурированы через Pass-through Структура статьи будет иметь следующий вид:

• публикация Exchnage
• проверка и тестирование
• выводы

Публикация Exchange

Для этого, я перейду на сервер Web Application Proxy, в моем демо-стенде это srv-wap.office365.local, и открою консоль Remote Access Management

В консоле, выбираем Publish

В окне мастера, на моменте выбора метода преаутентификации, оставлю по умолчанию наADFS

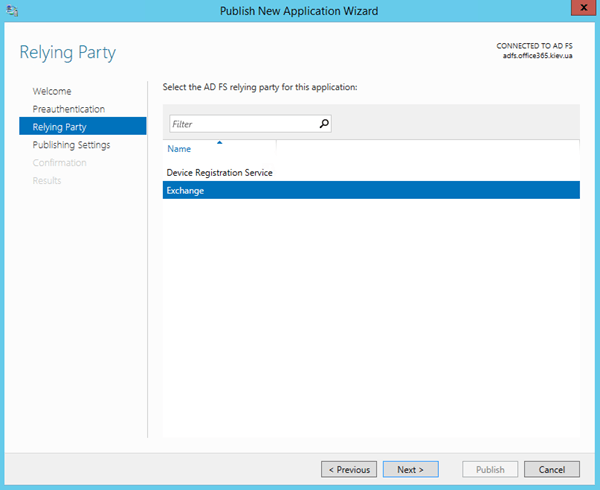

На следующем шаге, нужно выбрать в качестве ADFS relying party, поставщика услуг созданного под наш Exchange сервер. Процесс создания самого поставщика услуг был описан в предыдущей части.

Далее, в качестве имени указываем OWA, в поле External URL записываем внешний URL публикуемого приложения, в моем случае https://mail.office365.kiev.ua/owa/ В External certificate определим SSL сертификат под которым приложение будет опубликовано во внешний мир. В Backend URL определим внутренний URL публикуемого приложения, в моем случае это https://srv-ex.office365.local/owa/ И в качестве Backend server SPNнеобходимо внести SPN почтового сервера, в моем случае это http/srv-ex.office365.local

Аналогичным образом, необходимо настроить публикацию ECP

После создания публикации OWA и ECP, должно получится следующее:

Оставшиеся каталоги, будут опубликованы так же, только метод преаутентификации будет изменен на Pass-through

По аналогии, опубликуем оставшиеся каталоги,

Powershell:

RPC:

EWS:

OAB:

Autodiscover:

Activesync:

После публикации всех каталогов Exchange сервера, должен быть достигнут следующий вид. На этом публикация закончена.

Проверка и тестирование

Exchange server опубликован под внешним доменом mail.office365.kiev.ua, по этому для доступа к Outlook Web Access будет использоваться URL https://mail.office365.kiev.ua/owa При переходе по нему, браузер автоматически будет перенаправлять на https://adfs.office365.kiev.ua/adfs/

где необходимо ввести логин и пароль для доступа к OWA

После аутентификации, я получил доступ к опубликованному приложению.

Возможность подключения клиентов, я проверял используя Outlook 2013 на внешней машине настройкой нового аккаунта.

Успешные результаты на скриншотах говорят о том, что службы autodiscover, rpc, oab опубликованы корректно.

Выводы

Релиз Windows Server 2012 R2 принес много вкусностей, в том числе и средство публикации Web Application Proxy. Когда я узнал, что сначала Forefront TMG а потом и UAG выводят из разработки, мне не было понятно какими продуктами Microsoft закроет дырку в продуктах. Выход WAP расставил все по местам, и сей час я вижу платформу готовую к использованию в корпоративной среде. Конечно же, если сей час сравнивать WAP и TMG в вопросах более тонкой публикации, TMG будет превосходить, но в будущем, скорее всего, стоит ожидать исправления этой ситуации.
